ITF

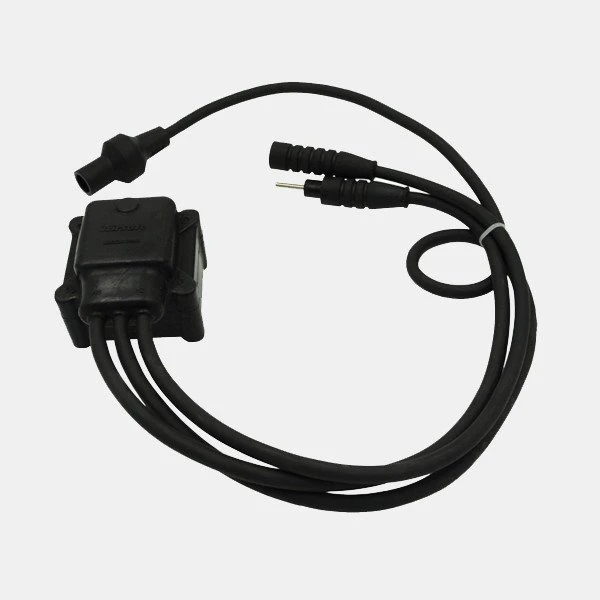

Trasformatore di isolamento aeroportuale
Conformità
Conformità alle norme
CAAC: MH/T 6008
ICAO: DOC 9157, Parte 5, Par.3.2
IEC: TS 61823
FAA: AC 150/5345-47
Applicazione/uso
Il trasformatore di isolamento aeroportuale è ampiamente utilizzato nella pista dell'aeroporto, nella pista di rullaggio o nel piazzale 2.8-6.6A circuito di ingresso a corrente costante
Caratteristiche
Tutte le serie di specifiche, struttura, elettriche e altre proprietà dei trasformatori di isolamento per aeroporti soddisfano i requisiti di FAA, ICAO e IEC;
Utilizzare spine e prese standard internazionali per soddisfare i requisiti di collegamento delle lampade standard FAA;
Realizzato in gomma speciale e materiali plastici, prestazioni super anti-invecchiamento, resistenza alla corrosione, resistenza al cherosene, resistenza all'urea, per garantire stabilità a lungo termine di elevato isolamento e affidabilità;
Utilizzare il processo di iniezione integrale per garantire che le parti di giunzione del connettore siano saldamente collegate al corpo;
Il telaio interno è progettato per garantire che la bobina primaria e la bobina secondaria siano completamente isolate;
L'utilizzo di lamiere di acciaio al silicio di alta qualità garantisce notevolmente le prestazioni elettriche del prodotto.
Resistenza ad alta tensione 15KV, resistenza di isolamento a caldo maggiore di 7500 MEG, corrente di dispersione inferiore a 2 A;
La resistenza di terra è inferiore a 4 Ω. La messa a terra è affidabile e
alto grado di sicurezza;
La temperatura di lavoro è di -55 gradi a più 65 gradi, prestazioni di lavoro stabili;
Il tipo con messa a terra o senza messa a terra può essere selezionato dagli utenti;
Presa speciale / protezione della spina per garantire che spina e presa siano prive di umidità e polvere.
Struttura
1.Ground NutM5 (tipo di messa a terra)
2. Corpo del trasformatore di isolamento
3. Cavo principale spina/presa
4. Spina primaria stile 2
5. Presa primaria stile 9
6. Cavo presa secondaria
7. Presa secondaria tipo 8
Ordinazione
informazioni sull'ordine
Installazione
Le informazioni dettagliate sull'installazione fanno riferimento alle istruzioni del prodotto
Schema elettrico
CCR: Regolatore di corrente costante
L: Lampade
ST: Trasformatore di isolamento connessione in serie
Accessori
Fare riferimento al modulo sottostante per spine e pacchetti adatti al trasformatore di isolamento.
Tipo | Numero d'ordine. | Osservazioni |
Spina Calbe Secondaria (A4) | 971733 | Kit combinato stile 4, |
Kit spina e spina cavo primario (A3 A10) | 971730 | Style 3 Sytle 10 Kit Combinato, Consigliato per l'uso * |
Spina secondaria (A6) | 70603 | Stile 6 |
Spina secondaria (A2) | 70206 | Stile 2 |
Spina secondaria (A9) | 70906 | Stile 9 |
Kit accessori termoplastici ITF
| 970001
| Contengono connettore stile 2 stile 9 |
Dati tecnici
Numero specificato dalla FAA | Tipo (W) | Corrente del circuito principale | Fattore di potenza | Potenza | Resistenza alla pressione | Corrente a pieno carico del circuito secondario (A) | Tensione a circuito aperto del circuito secondario (V) |
L-830/8 31- 16 | 10/15 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 17 | 20/15 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 1 | 30/15 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
N/A | 50 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 3 | 65 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 4 | 100 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 18 | 150 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 6 | 200 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
L-830/8 31- 10 | 300 | 6.6 A | Maggiore o uguale a 0. 9 5 | Maggiore o uguale a 70 | 5000 | 6.53 - 6.67 | <> |
Dati di imballaggio
 |  |
Tipo | B(mm) | L(mm) | Hmm) |
15W | 110 | 101.2 | 76 |
25W | 110 | 101.2 | 85 |
45W | 126.5 | 121 | 90. 7 |
50W | 126.5 | 121 | 90. 7 |
65W | 126.5 | 121 | 102.7 |
100W | 134 | 130 | 100.7 |
150W | 141.5 | 139 | 110.7 |
200W | 157.5 | 158.2 | 111 |
300W | 157.5 | 158.2 | 131 |
